Запчасти автобетоносмесителя по системам и узлам
Опубликовано: 13.08.2026
Поиск деталей автобетоносмесителя проще, если не воспринимать машину как один большой каталог. Смесительная установка состоит из нескольких функциональных систем, и каждая имеет собственные признаки совместимости. Такой подход полезен и при заказе, и при диагностике.
Чтобы не смешивать детали разных систем, сначала определяют узел, а затем сверяют позиции по каталогу https://vmig76.ru/avtobetonosmesiteli.
Привод барабана

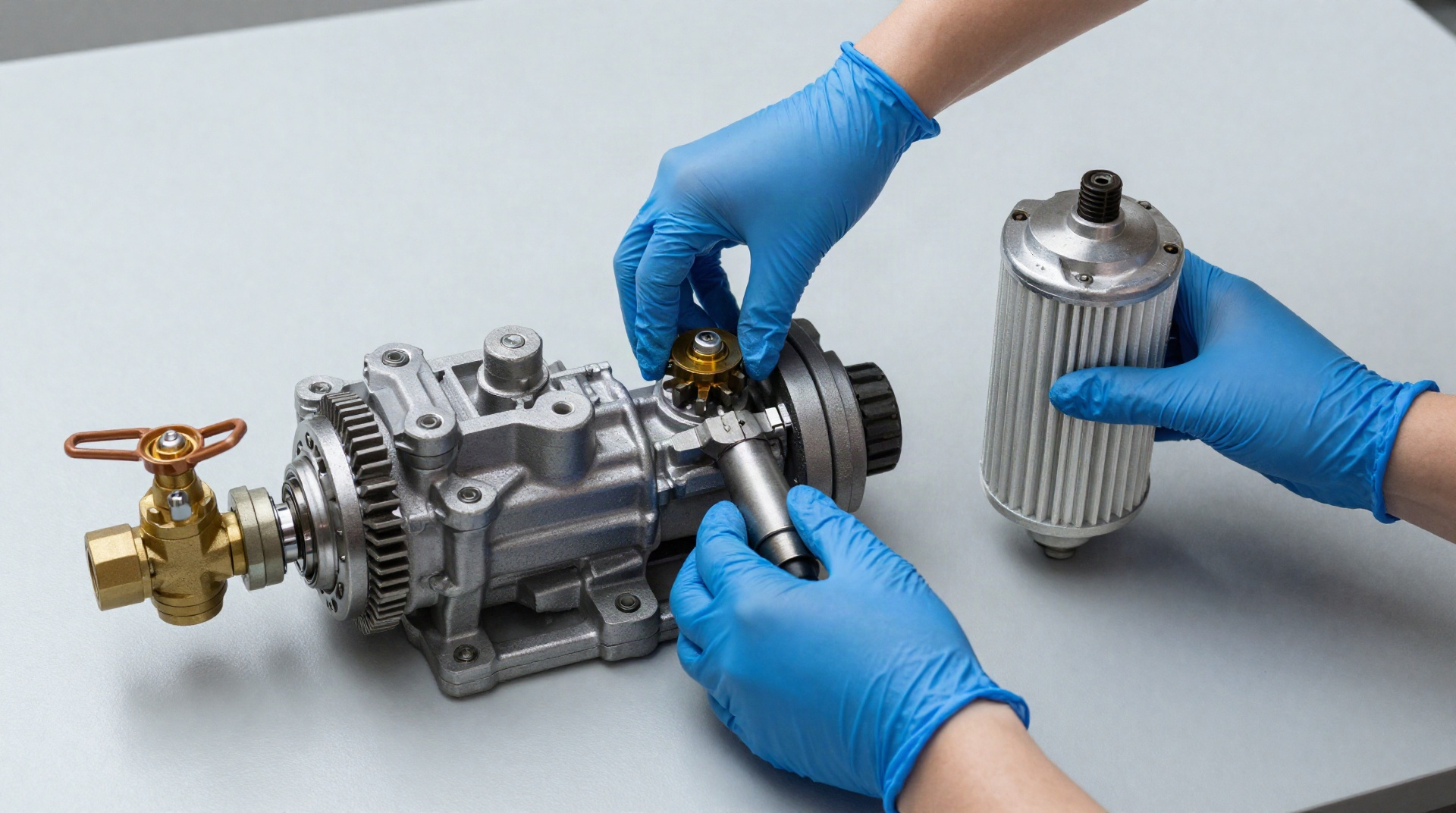

В эту группу входят гидравлический насос, гидромотор, редуктор, соединительные элементы и связанные с ними фильтры и трубопроводы. При подборе агрегата важны точная маркировка, присоединения и параметры конкретной гидросистемы.
Если барабан вращается неправильно, нельзя автоматически менять редуктор: похожий симптом создают гидравлика, управление и механическое сопротивление.
Опоры и элементы барабана
Ролики, подшипниковые узлы, крепления и другие опорные детали подбирают по конструкции установки. Их геометрия влияет на положение барабана, поэтому замена «похожим роликом» без размеров способна создать перекос.
Разгрузочная система
Лотки, шарниры, фиксаторы и связанные элементы рассматривают как одну кинематическую цепочку. Важны не только ширина секции, но и положение осей, способ фиксации и геометрия переходов.
Водяная система
Бак, насос, клапаны, рукава и распылительные элементы обслуживаются по документации конкретной машины. Если вода подаётся плохо, сначала проверяют путь потока и загрязнение, а не меняют насос по первому подозрению.
Гидравлические линии
Рукава и фитинги должны соответствовать рабочим условиям системы. Для заказа РВД фиксируют тип соединителей, длину, прокладку и требования по давлению и температуре. Интервалы замены фильтров и жидкости берут из регламента, а не из универсальной цифры.
Электрика и управление
Датчики, органы управления, предохранители, реле и контроллеры требуют точной идентификации. Похожий разъём не доказывает совместимость. При неисправности полезно сначала проверить питание, проводку и диагностические сообщения по схеме машины.
Где заканчивается смесительная установка
Часть проблем относится к базовому шасси: двигатель, коробка передач, тормоза, подвеска и общая электросистема автомобиля. При заказе важно не смешивать каталог надстройки с каталогом шасси — у них могут быть разные производители и источники документации.
Какие данные ускоряют подбор
- модель и серийный номер смесительной установки;
- данные шасси, если деталь относится к нему;
- маркировка снимаемого компонента;
- фотографии его положения и разъёмов;
- критичные размеры;
- описание неисправности.
Как вести склад
Для парка одинаковых машин полезно связать складскую позицию с конкретными серийными диапазонами или фактически проверенными применениями. Это лучше, чем одна запись «для Tigarbo» или «для миксера», которая со временем начинает объединять несовместимые детали.
Привод барабана: какие данные связывают детали между собой

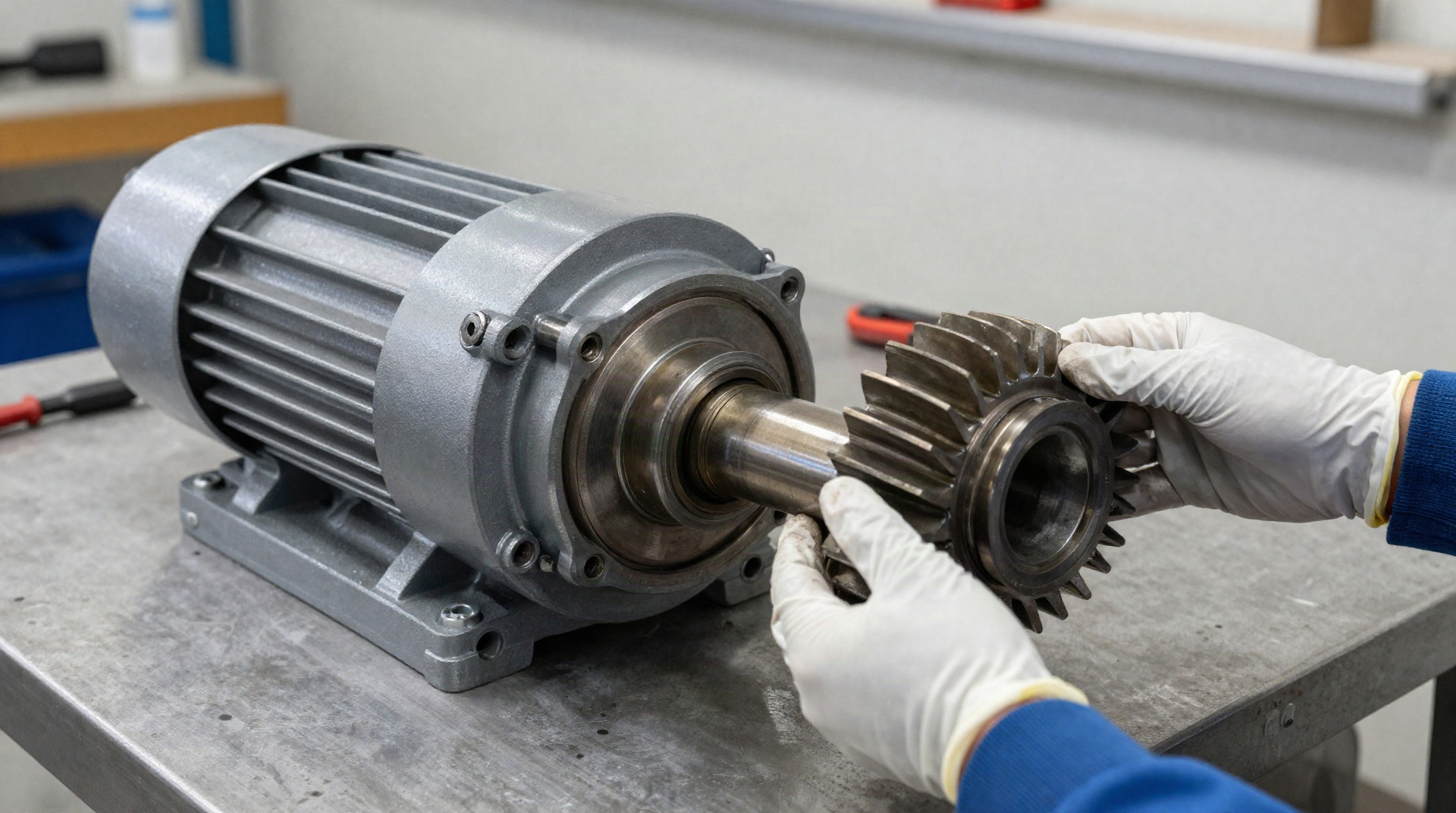

Насос, гидромотор и редуктор образуют одну приводную цепь, поэтому при замене одного агрегата полезно фиксировать маркировку соседних. Например, поставщику редуктора может понадобиться понять, какой гидромотор к нему присоединён, а при подборе муфты важны обе стороны соединения. Карточка машины с фотографиями всех трёх узлов экономит время при следующих ремонтах.
Если привод потерял производительность, симптом сначала описывают, а не превращают в заказ конкретной детали. Вялое вращение, рывок и невозможность вращаться только под нагрузкой требуют разных проверок.
Барабан, опорные ролики и геометрия
Опорная система работает как комплект. Состояние ролика имеет смысл оценивать вместе с дорожкой контакта и положением барабана. Если один элемент заменили после длительной работы с перекосом, стоит убедиться, что причина перекоса устранена и соседняя опора не имеет сопоставимого износа.
Для заказа ролика полезны диаметр, ширина, подшипниковое исполнение, крепление и фотографии. Но если производитель даёт оригинальный номер по серийным данным смесительной установки, он остаётся приоритетным ориентиром.
Лотковый узел как отдельная система
Лоток, его переходы, шарниры и фиксаторы лучше хранить в каталоге одной группой. При ремонте часто требуется не только сама рабочая секция, но и палец, втулка, стопор или крепление. Фотография сложенного узла полезна тем, что показывает взаимное положение деталей, которое не видно на разобранных компонентах.
Вода: от бака до точки подачи
Для водяной системы удобно вести простую схему потока: бак, фильтр, насос, арматура, рукав, конечный потребитель. При слабой подаче такая схема подсказывает, какие общие элементы проверить до замены локальной детали. Если насос исправен, а проблема только в одной ветви, нет смысла сразу искать новый насос.
Гидравлические рукава и соединители
На складе важно не смешивать РВД, которые выглядят одинаково, но рассчитаны на разные контуры. В карточке лучше указывать назначение линии, тип обоих соединителей, длину и подтверждённое применение. Это особенно полезно для аварийного запаса, когда решение принимается быстро.
После разрыва рукава недостаточно просто установить новый: нужно выяснить, не был ли старый перетёрт, перекручен или натянут в крайнем положении механизма.
Электрика: храните связку «деталь — разъём — функция»
Для датчиков и клапанов фотография разъёма иногда столь же важна, как маркировка корпуса. Если в парке есть несколько ревизий машины, одинаковое название датчика может скрывать отличия по подключению. Проверенную применяемость лучше привязывать к конкретной установке или серийному диапазону.
Как превратить каталог в рабочий инструмент
Для каждой позиции достаточно нескольких полей: система, узел, артикул, фактическая применяемость, фотография и дата последней проверки. Со временем такой реестр показывает, какие детали действительно повторяются в парке, а какие были разовой заменой после переделки конкретной машины.
Пример порядка поиска при неизвестном номере
- Определить, к какой системе относится неисправность.
- Локализовать конкретный компонент и зафиксировать его функцию.
- Снять маркировку и фотографии.
- Проверить серийные данные смесительной установки.

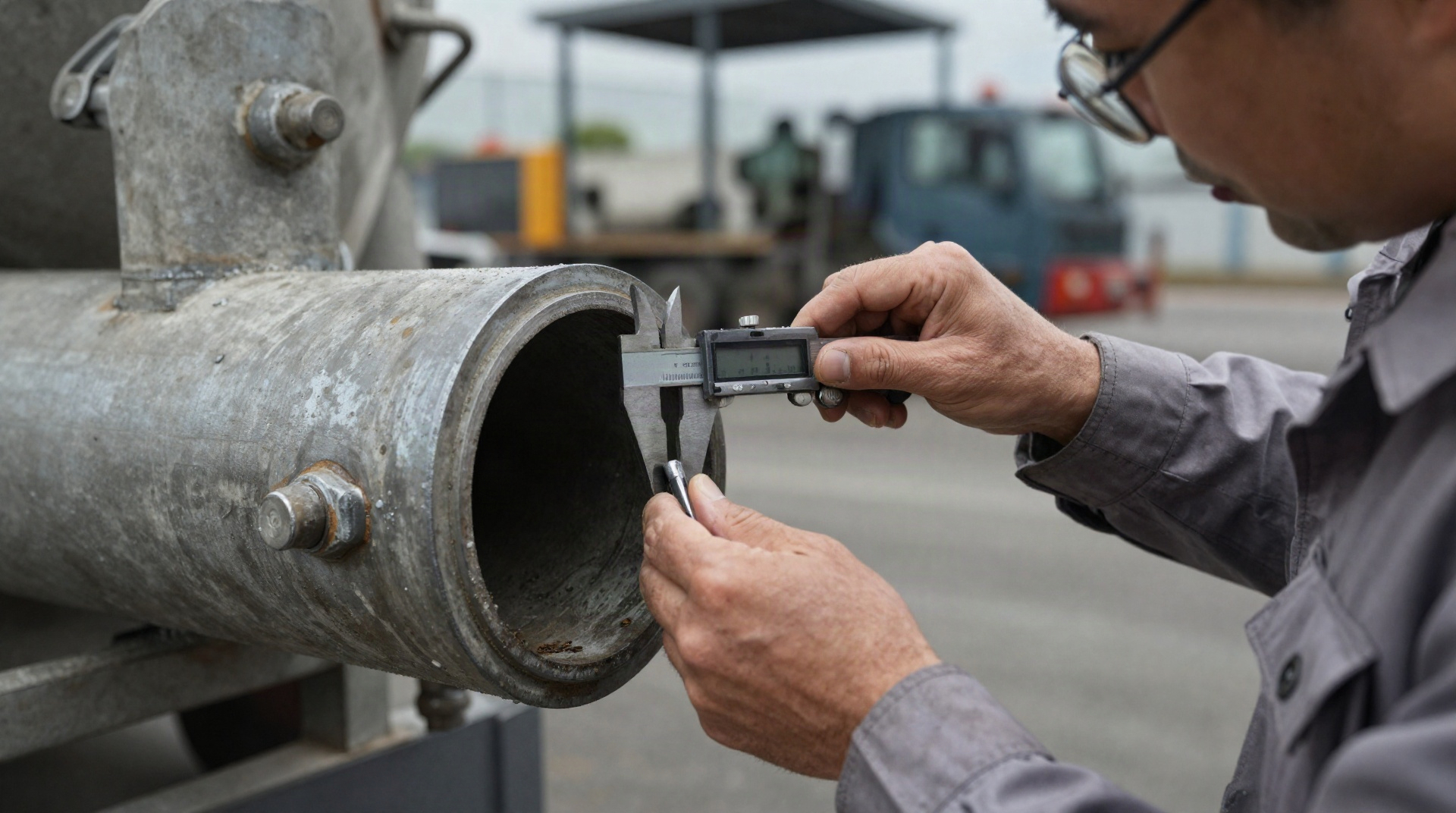

- Снять критичные размеры и параметры подключения.
- Сравнить предложение поставщика со старой деталью до монтажа.
Такой порядок не заменяет заводской каталог, но помогает работать, когда документация неполна или машина уже имеет историю ремонтов.
Раздел «критичность» помогает расставить приоритеты
Внутри каждой системы можно отметить, что останавливает машину полностью, а что допускает плановый ремонт. Это не означает продолжать работу с неисправностью вопреки инструкции; речь о планировании запаса и скорости поставки. Детали, без которых машина не может выполнить основную функцию и которые долго везут, получают больший приоритет склада.
Фото места установки снижает ошибки каталога
Для некоторых деталей важна ориентация: левое и правое исполнение, расположение портов или разъёма. Фотография детали прямо на машине показывает этот контекст лучше изображения снятого компонента на столе.
Связь деталей в сборку
Полезно хранить не только отдельные позиции, но и понимать их сборку: лоток связан с пальцами и фиксаторами, датчик — с кабелем и кронштейном, гидромотор — с редуктором и муфтой. Тогда при ремонте легче проверить соседние элементы и заказать полный набор за один раз.
Не отделяйте каталог от сервисной истории
Если рядом с позицией видно, когда и почему она менялась, каталог становится инструментом диагностики. Повторные отказы одной системы заметны быстрее, а редкая разовая деталь не получает ошибочный статус «обязательного запаса» для всего парка.
Даже простая такая структура делает каталог понятнее для механика, закупщика и нового сотрудника, который раньше с конкретной машиной не работал.
Системная карта вместо общего каталога
Карта систем превращает поиск из угадывания в последовательную идентификацию. Сначала определяется функция и узел, затем маркировка и геометрия, и только после этого выбирается конкретная позиция. Такой порядок особенно полезен для машин, которые уже проходили ремонты и могут отличаться от исходной комплектации.
